トヨタ カローラ フィールダー
HVバッテリー載せ替え

 カローラ フィールダーHVのハイブリッドバッテリー交換作業です

エンジンチェックランプが点灯、スキャンツールを接続して診断してみると、
HVバッテリー内部異常のトラブルコードが確認できました。
HVサプライバッテリーの交換が必要です。

 バッテリーはリアシート下に・・・

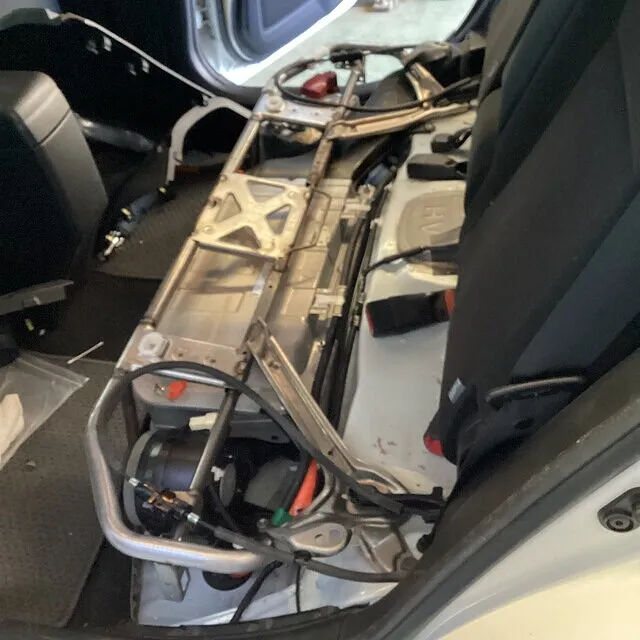

このクルマの場合、HVバッテリーはリアシート下に載せられています。

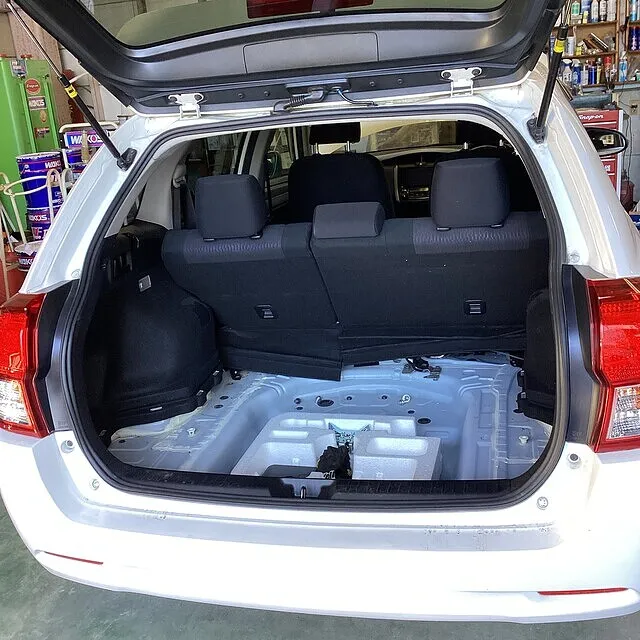

リアシートを取り外しました。

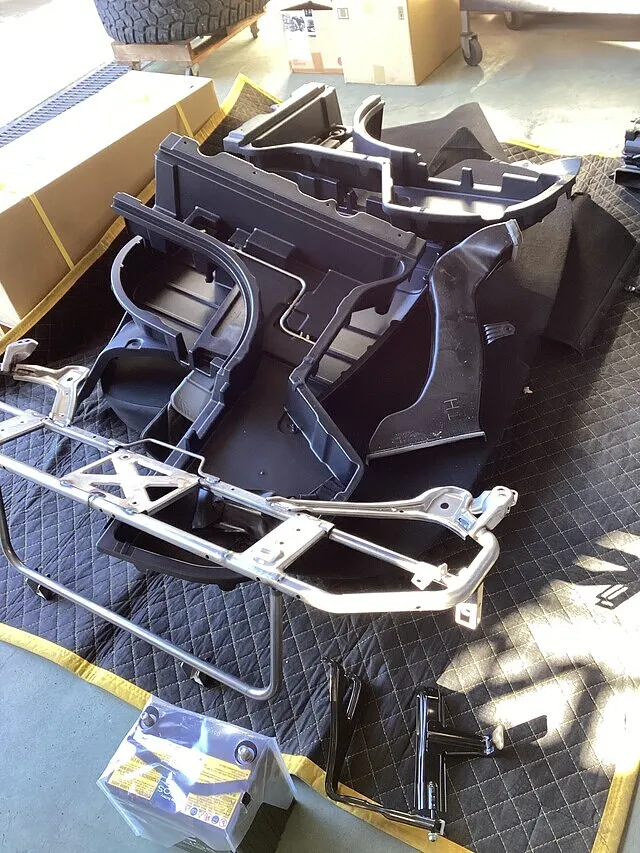

 内装パーツ等を取り外しました

HVバッテリーを取外すための準備作業で、
リアシートを取り外すために内装パーツと補機バッテリーを取り外しました。

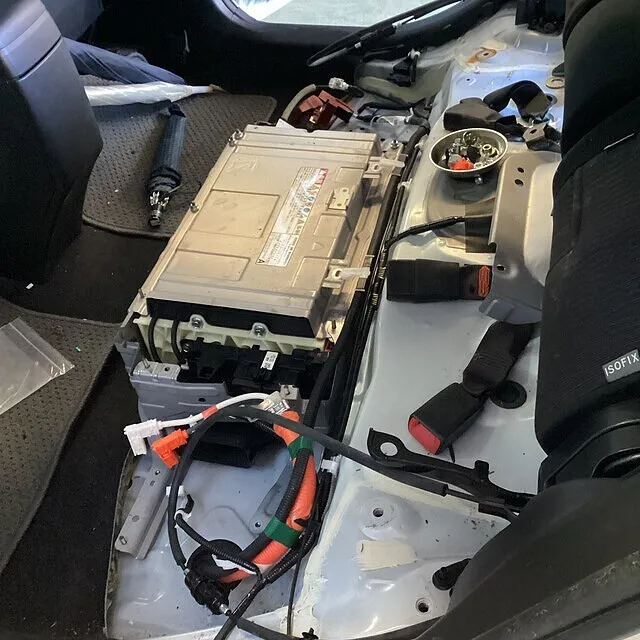

 HVバッテリーの取り外しにかかります

バッテリー取り外しの邪魔になる物をすべて取り外したので、
いよいよHVバッテリーを取り外しにかかります。
・・・その前に!

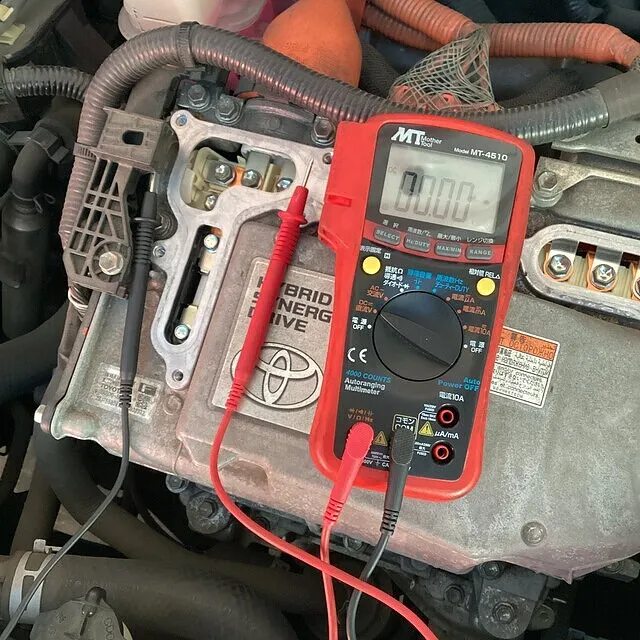

 0ボルト確認をします

バッテリーのサービスプラグを抜いてから一定の時間が経過したら、

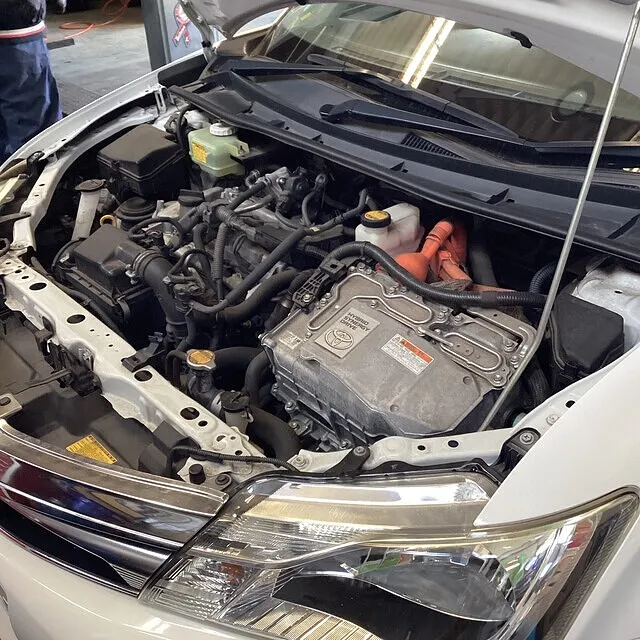

エンジンルームのインバータ部分で高電圧系統の0ボルト確認をします。
感電を避けるための安全確保に重要な作業です!

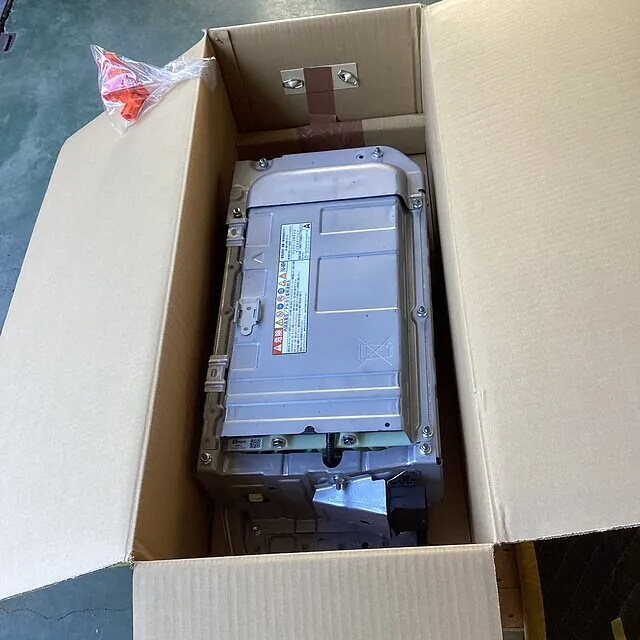

 リビルトバッテリーを使用しました

今回はリビルトのHVサプライバッテリーを使用しました。
取外したバッテリーは指定された処分先に返却します。

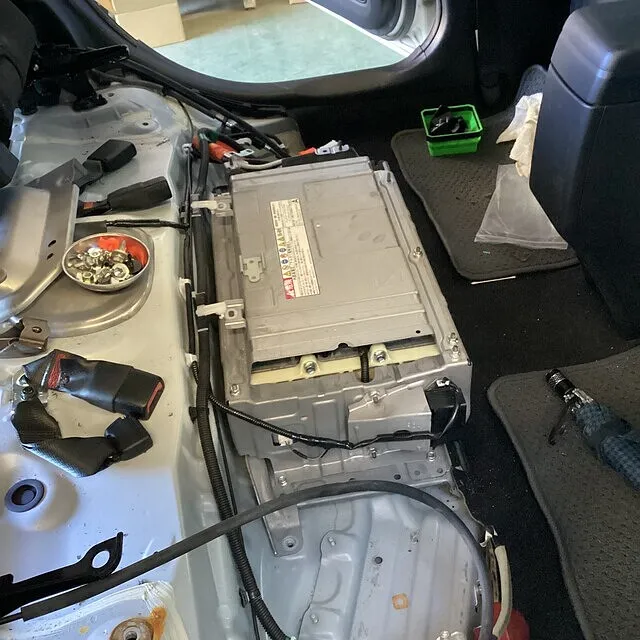

 載せ替えが完了しました

HVサプライバッテリーの載せ替えが完了したら、
取り外したリアシートや内装パーツ等をすべて復元します。
最後に、スキャンツールを接続して不具合が出ていないことを確認して作業完了です。
